Rof इलेक्ट्रो-ऑप्टिक मॉड्युलेटर 1550nm AM मालिका तीव्रता मॉड्युलेटर 40G

संक्षिप्त वर्णन:

LiNbO3 तीव्रता मॉड्युलेटर हाय-स्पीड ऑप्टिकल कम्युनिकेशन सिस्टीम, लेझर सेन्सिंग आणि आरओएफ सिस्टीममध्ये मोठ्या प्रमाणावर वापरले जाते कारण चांगल्या इलेक्ट्रो-ऑप्टिक कार्यक्षमतेमुळे. एमझेड पुश-पुल स्ट्रक्चर आणि एक्स-कट डिझाइनवर आधारित आर-एएम मालिकेत स्थिर भौतिक आणि रासायनिक वैशिष्ट्ये आहेत, जी प्रयोगशाळेतील प्रयोग आणि औद्योगिक प्रणाली दोन्हीमध्ये लागू केली जाऊ शकतात.

आम्हाला ईमेल पाठवा डाउनलोड करा

उत्पादन तपशील

Rofea Optoelectronics ऑप्टिकल आणि फोटोनिक्स इलेक्ट्रो-ऑप्टिक मॉड्युलेटर उत्पादने ऑफर करते

उत्पादन टॅग

वैशिष्ट्य

* कमी अंतर्भूत नुकसान
* उच्च बँडविड्थ
* कमी हाफ-वेव्ह व्होल्टेज
* सानुकूलित पर्याय

इलेक्ट्रो-ऑप्टिक मॉड्युलेटर इलेक्ट्रो-ऑप्टिकल मॉड्युलेटर LiNbO3 तीव्रता मॉड्युलेटर MZM मॉड्युलेटर Mach-Zehnder मॉड्युलेटर LiNbO3 मॉड्युलेटर लिथियम niobate मॉड्युलेटर

अर्ज

⚫ ROF प्रणाली
⚫ क्वांटम की वितरण
⚫ लेझर सेन्सिंग सिस्टम
⚫ साइड-बँड मॉड्यूलेशन

आरओएफ-AM मालिका	आरओएफ-AM-07	आरओएफ-AM-08	आरओएफ-AM-10	आरओएफ-AM-13	आरओएफ-AM-15
ऑपरेटिंग तरंगलांबी	780nm	850nm	1064nm	1310nm	1550nm
बँडविड्थ	10GHz	10GHz	10/२०GHz	2.5GHz	50GHz	10GHz	20GHz	40GHz
अंतर्भूत नुकसान	~5dB	~5dB	＜5dB	＜5dB	＜4dB
विलुप्त होण्याचे प्रमाण @DC	>20dB	>20dB	>20dB	>20dB	>20dB
V_Π@RF (1KHz)	3V	3V	4V	<3.5V	＜6V	<5V
V_Π@बायस	＜३.५V	＜३.५V	~5V	<5V	<8V	<7V

ऑर्डर माहिती

आरओएफ

XXG

प्रकार:

एएम--- तीव्रता मॉड्युलेटर

तरंगलांबी:

07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

बँडविड्थ:

10GHz

20GHz

40GHz

50GHz

मॉनिटर पीडी:

पीडी---पीडीसह
00 --- पीडी नाही

इन-आउट फायबर प्रकार:

PP---PM/PM

ऑप्टिकल कनेक्टर:

FA---FC/APC

FP---FC/PC

एसपी---सानुकूलन

R-AM-15-40G

तरंगलांबी 1550nm 40GHz तीव्रता मॉड्युलेटर

पॅरामीटर				प्रतीक		मि	टाइप करा	कमाल	युनिट
ऑप्टिकल पॅरामीटर्स
ऑपरेटिंग तरंगलांबी				l		१५३०	१५५०	१५६५	nm
अंतर्भूत नुकसान				IL			4	5	dB
ऑप्टिकल रिटर्न तोटा				ORL				-45	dB
विलुप्त होण्याचे प्रमाण @DC स्विच करा				ER@DC		20	23	45	dB
डायनॅमिक विलोपन प्रमाण				DER			13		dB
ऑप्टिकल फायबर	इनपुटबंदर					पांडा पीएम फुजीकुरा एसएम
	आउटपुट पोर्ट					पांडा पीएम फुजीकुरा एसएम
ऑप्टिकल फायबर इंटरफेस						FC/PC, FC/APC किंवा वापरकर्ता निर्दिष्ट करण्यासाठी
इलेक्ट्रिकल पॅरामीटर्स
ऑपरेटिंग बँडविड्थ(-3dB)					S₂₁	28	30		GHz
अर्ध-वेव्ह व्होल्टेज Vpi		RF			@50KHz		४.५	5	V
		पक्षपात			@बायस		6	7	V
विद्युत परतावा नुकसान					S₁₁		-12	-10	dB
इनपुट प्रतिबाधा			RF		Z_RF	50			W
			पक्षपात		Z_BIAS	1M			W
इलेक्ट्रिकल इंटरफेस						V(f)

मर्यादा अटी

पॅरामीटर	प्रतीक	युनिट	मि	टाइप करा	कमाल
इनपुट ऑप्टिकल पॉवर	P_{मध्ये, कमाल}	dBm			20
इनपुट आरएफ पॉवर		dBm			28
बायस व्होल्टेज	Vbias	V	-15		15
ऑपरेटिंग तापमान	शीर्षस्थानी	℃	-10		60
स्टोरेज तापमान	Tst	℃	-40		85
आर्द्रता	RH	%	5		90

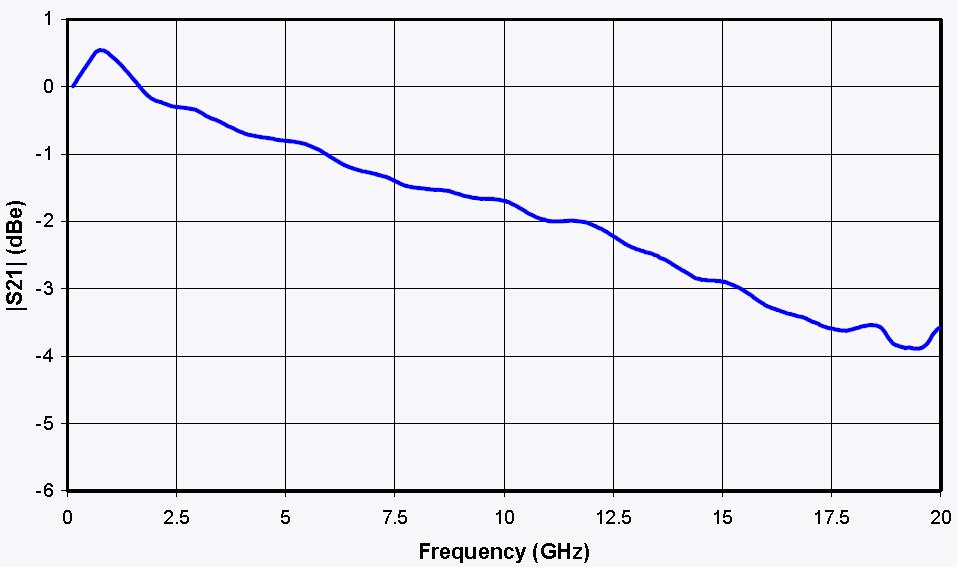

S21 वक्र

&S11 वक्र

S21 आणि s11 वक्र

यांत्रिक आकृती

पोर्ट	प्रतीक	नोंद
मध्ये	ऑप्टिकल इनपुट पोर्ट	पीएम फायबर (125μm/250μm)
बाहेर	ऑप्टिकल आउटपुट पोर्ट	पीएम आणि एसएमएफ पर्याय
RF	आरएफ इनपुट पोर्ट	SMA(f)
पक्षपात	बायस कंट्रोल पोर्ट	1,2 बायस, 34-N/C
