अल्ट्रा कॉम्पॅक्ट आयक्यू मॉड्युलेटर बायस कंट्रोलर ऑटोमॅटिक बायस कंट्रोलर
वैशिष्ट्य
• IQ मॉड्युलेटर्स मॉड्युलेशन फॉरमॅट स्वतंत्रपणे तीन पूर्वाग्रह प्रदान करते:
•QPSK, QAM, OFDM, SSB सत्यापित
• प्लग आणि प्ले:
मॅन्युअल कॅलिब्रेशनची आवश्यकता नाही सर्वकाही स्वयंचलित
•I, Q आर्म्स: पीक आणि नल मोडवर नियंत्रण उच्च विलुप्त होण्याचे प्रमाण: 50dB कमाल1
•P हात: Q+ आणि Q- मोड्सवर नियंत्रण अचूकता: ± 2◦
•लो प्रोफाइल: 40mm(W) × 28mm(D) × 8mm(H)
•उच्च स्थिरता: पूर्णपणे डिजिटल अंमलबजावणी वापरण्यास सोपी:
• UART2 द्वारे मिनी जंपर लवचिक OEM ऑपरेशनसह मॅन्युअल ऑपरेशन
बायस व्होल्टेज प्रदान करण्यासाठी दोन मोडः a. ऑटोमॅटिक बायस कंट्रोल b. वापरकर्ता परिभाषित बायस व्होल्टेज
अर्ज
•LiNbO3 आणि इतर IQmodulators
•QPSK, QAM, OFDM, SSB आणि इ
• सुसंगत ट्रांसमिशन
कामगिरी

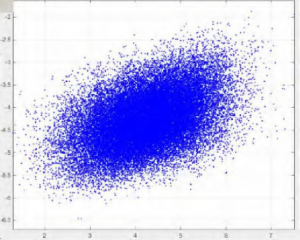

आकृती 1. नक्षत्र (नियंत्रकाशिवाय)
आकृती 2. QPSK नक्षत्र(कंट्रोलरसह
आकृती 3. QPSK-आय नमुना
आकृती 5. 16-QAM नक्षत्र नमुना
आकृती 4. QPSK स्पेक्ट्रम
आकृती 6. 16-QAM स्पेक्ट्रम
तपशील
पॅरामीटर | मि | टाइप करा | कमाल | युनिट |
नियंत्रण कामगिरी | ||||
I, Q हात नियंत्रित केले जातातशून्य(किमान) किंवाशिखर (कमाल) बिंदू | ||||
विलुप्त होण्याचे प्रमाण | MER1 | 50 | dB | |
पी हात वर नियंत्रित आहेQ+(उजवीकडे चतुर्भुज) किंवाप्रश्न-( बाकी चतुर्भुज) बिंदू | ||||
क्वाड येथे अचूकता | -2 | +2 | पदवी2 | |
स्थिरीकरण वेळ | 15 | 20 | 25 | s |
इलेक्ट्रिकल | ||||
सकारात्मक पॉवर व्होल्टेज | +१४.५ | +१५ | +१५.५ | V |
सकारात्मक उर्जा प्रवाह | 20 | 30 | mA | |
नकारात्मक पॉवर व्होल्टेज | -15.5 | -15 | -14.5 | V |
नकारात्मक उर्जा प्रवाह | 8 | 15 | mA | |
आउटपुट व्होल्टेज श्रेणी | -14.5 | +१४.५ | V | |
डिथर मोठेपणा | 1%Vπ | V | ||
ऑप्टिकल | ||||
इनपुट ऑप्टिकल पॉवर3 | -30 | -8 | dBm | |
इनपुट तरंगलांबी | 1100 | १६५० | nm |
1. MER म्हणजे मॉड्युलेटर एक्सटीन्क्शन रेशो. प्राप्त झालेले विलोपन गुणोत्तर हे सामान्यत: मॉड्युलेटर डेटाशीटमध्ये निर्दिष्ट केलेल्या मॉड्युलेटरचे विलोपन गुणोत्तर असते.
2. कृपया लक्षात घ्या की इनपुट ऑप्टिकल पॉवर निवडलेल्या बायस पॉइंटवरील ऑप्टिकल पॉवरशी संबंधित नाही. बायस व्होल्टेज −Vπ ते +Vπ पर्यंत असते तेव्हा मॉड्युलेटर कंट्रोलरला निर्यात करू शकणाऱ्या कमाल ऑप्टिकल पॉवरचा संदर्भ देते.
वापरकर्ता इंटरफेस
आकृती 5. विधानसभा
गट | ऑपरेशन | स्पष्टीकरण |
रीसेट करा | जम्पर घाला आणि 1 सेकंदानंतर बाहेर काढा | कंट्रोलर रीसेट करा |
शक्ती | बायस कंट्रोलरसाठी उर्जा स्त्रोत | V- वीज पुरवठ्याचे ऋण इलेक्ट्रोड जोडते |
V+ पॉवर सप्लायच्या पॉझिटिव्ह इलेक्ट्रोडला जोडतो | ||
मिडल पोर्ट ग्राउंड इलेक्ट्रोडशी जोडतो | ||
ध्रुवीय1 | PLRI: जंपर घाला किंवा बाहेर काढा | जम्पर नाही: शून्य मोड; जम्परसह: पीक मोड |
PLRQ: जंपर घाला किंवा बाहेर काढा | जम्पर नाही: शून्य मोड; जम्परसह: पीक मोड | |
PLRP: जंपर घाला किंवा बाहेर काढा | जम्पर नाही: Q+ मोड; जम्परसह: Q- मोड | |
एलईडी | सतत चालू | स्थिर स्थितीत काम करत आहे |
ऑन-ऑफ किंवा ऑफ-ऑन प्रत्येक 0.2 से | डेटावर प्रक्रिया करणे आणि कंट्रोलिंग पॉइंट शोधणे | |
प्रत्येक 1 सेकंदाला ऑन-ऑफ किंवा ऑफ-ऑन | इनपुट ऑप्टिकल पॉवर खूप कमकुवत आहे | |
ऑन-ऑफ किंवा ऑफ-ऑन प्रत्येक 3s | इनपुट ऑप्टिकल पॉवर खूप मजबूत आहे | |
पीडी2 | फोटोडिओडसह कनेक्ट करा | PD पोर्ट फोटोडायोडच्या कॅथोडला जोडतो |
GND पोर्ट फोटोडायोडच्या एनोडला जोडतो | ||
बायस व्होल्टेज | इन, आयपी: आय आर्मसाठी बायस व्होल्टेज | आयपी: सकारात्मक बाजू; मध्ये: नकारात्मक बाजू किंवा जमीन |
Qn, Qp: Q हातासाठी बायस व्होल्टेज | Qp: सकारात्मक बाजू; Qn: नकारात्मक बाजू किंवा जमीन | |
Pn, Pp: P हातासाठी बायस व्होल्टेज | पीपी: सकारात्मक बाजू; Pn: नकारात्मक बाजू किंवा जमीन | |
UART | UART द्वारे कंट्रोलर चालवा | 3.3: 3.3V संदर्भ व्होल्टेज |
GND: ग्राउंड | ||
RX: नियंत्रकाची प्राप्ती | ||
TX: कंट्रोलरचे प्रसारण |
1 ध्रुवीय प्रणाली आरएफ सिग्नलवर अवलंबून असते. जेव्हा सिस्टममध्ये आरएफ सिग्नल नसतो तेव्हा ध्रुवीय सकारात्मक असावे. जेव्हा RF सिग्नलमध्ये विशिष्ट पातळीपेक्षा मोठेपणा असेल, तेव्हा ध्रुवीय सकारात्मक ते नकारात्मक मध्ये बदलेल. यावेळी, नल पॉइंट आणि पीक पॉइंट एकमेकांसोबत स्विच होतील. क्यू+ पॉइंट आणि क्यू पॉइंट देखील एकमेकांसोबत स्विच होतील. ध्रुवीय स्विच वापरकर्त्यास ध्रुवीय बदलण्यास सक्षम करते.
ऑपरेशन पॉइंट न बदलता थेट.
2कंट्रोलर फोटोडायोड वापरणे किंवा मॉड्युलेटर फोटोडायोड वापरणे यामध्ये फक्त एकच पर्याय निवडला जाईल. दोन कारणांसाठी प्रयोगशाळेतील प्रयोगांसाठी कंट्रोलर फोटोडायोड वापरण्याची शिफारस केली जाते. सर्वप्रथम, कंट्रोलर फोटोडायोडने गुणांची खात्री केली आहे. दुसरे म्हणजे, इनपुट प्रकाशाची तीव्रता समायोजित करणे सोपे आहे. मॉड्युलेटरचे अंतर्गत फोटोडायोड वापरत असल्यास, कृपया खात्री करा की फोटोडायोडचा आउटपुट प्रवाह इनपुट पॉवरच्या काटेकोरपणे प्रमाणात आहे.
